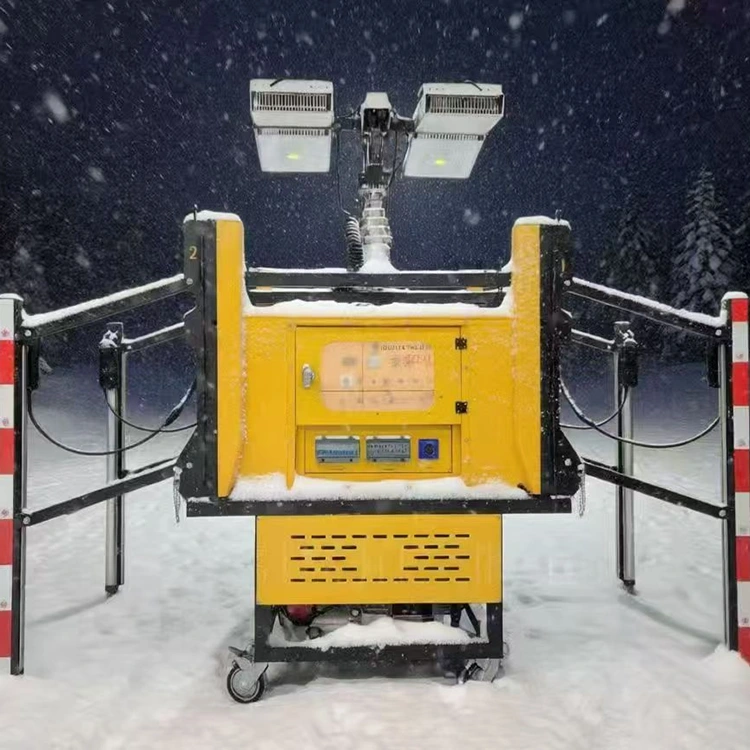

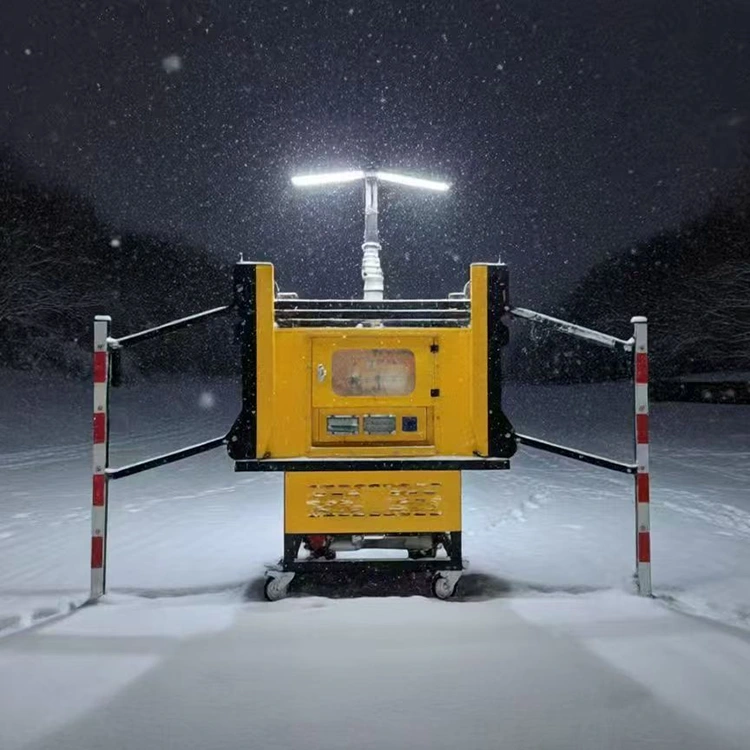

Automatisk lastning och lossning Mobilt ljustorn

Det mobila belysningstornet för automatisk lastning och lossning har en integrerad automatiserad lastnings- och lossningsstruktur, vilket eliminerar behovet av kranar, gaffeltruckar eller andra hjälpmaskiner. Den kan snabbt landa, veckla ut, vika och lagra sig själv med endast sin egen struktur. Dess bekväma transporter och effektiva driftsättning på plats minskar avsevärt arbetskraft och förberedelsetid.

Viktiga fördelar

Snabb självladdning och driftsättning

Inbyggt automatiskt lastning och lossningssystem

Ingen extern lyftutrustning krävs

Enmansoperation för transport och installation

Implementeringstid ≤ 180 sekunder

Högpresterande 360° belysning

4×1000W LED-lampor med hög ljusstyrka

360° justerbar belysningstäckning

Belysningsområde upp till 120 meter

Ljusflöde ≥ 380 000 lm

Stable, glare-reduced light for night operations

Stark utomhusanpassningsförmåga

IP67 vattentäta lamphuvuden

Vindmotstånd upp till nivå 8

Dammtät och korrosionsbeständig struktur

Fungerar i regn, snö, sand och extrema temperaturer

Lång drifttid och flexibel kraft

Honda 4-takts generator (5–5,5 kW)

Kontinuerlig arbetstid upp till 25 timmar

Dubbel effektläge: generator eller 220V nätaggregat

Smart driftsystem

LCD kontrollpanel + trådlös fjärrkontroll (≥120m)

Justerbar masthöjd upp till 7,3m

Snabba lyft: ≤50s upp / ≤35s ner

Säkert och enkelt driftgränssnitt

Tekniska parametrar

1. Märkspänning: AC 220V, 50Hz

2. Lamphuvudets effekt: 4×1000W LED-ljuskälla

3. Belysningsstyrka: När lamphuvudet är 90° mot marken,

belysningsstyrkan ska vara mer än 6000 Lx på 20 meter från ljuscentrum,

mer än 1000 Lx på 50 meter,

och mer än 200 Lx på 120 meter.

4. Generatoreffekt: 5~5,5kW

5. Lyftläge för belysningstorn: Pneumatisk

6. Maximal lyfthöjd: 7,3m

7. Lamphuvudets skyddsklass: IP67

8. Startläge: Manuell start + Elstart

9. Kontinuerlig arbetstid: 25 timmar

10. Lyfttid: stigande ≤ 50 s / sänkning ≤ 35 s

11. Justeringsområde för lamphuvudet: Vertikal 0–135° / Horisontell 0–360°

12. Generatorsats: Honda, 4-takts, luftkyld

13. Deplacement: 389CC

14. Bränsleförbrukning: 1,7L/h; Bränsletankkapacitet: 45L

15. Generatorns utspänning: AC 220V, 50Hz

16. Totalvikt: 600KG

7. Övergripande mått:

Utplacerad: ≤ 2500×1500×7300 mm

Lagrat: ≤ 1800×1400×2500mm

18. Guardrail Light Effekt: 2×28W

19. Tornlastning och lossningstid: ≤ 180s

20. Belysningstäckningsradie: 120m

21. Omkopplaren av lamphuvuden och lyftningen av stolpen kan styras via LCD-display och trådlös fjärrkontroll; fjärrkontroll avstånd ＞ 120m.

Prestandafunktioner

1. Huvudhuset för det automatiska lastnings- och avlastningsröret är utrustat med en låsstruktur och har pulverlackerats för att skydda alla interna komponenter. Den intelligenta motorstyrningsmodulen ger omfattande övervakning och effektivt skydd för motorn, vilket underlättar dagligt underhåll. Fyra vertikalt fällbara rörliga hjul är installerade i botten för flexibel rörlighet.

2. Huvudbelysningen använder 4×1000W LED-ljuskällor, vilket ger hög ljusstyrka och ett brett täckningsområde med balanserad lång- och kortdistansbelysning. Ljuskällans livslängd överstiger 10 000 timmar, vilket gör den mycket lämplig för storskalig utomhusbelysning.

3. Tornet är försett med en pneumatisk lyftmast av 6063 aluminiumlegering med hårdanodiserad ytbehandling för utmärkt korrosionsbeständighet, med en maximal lyfthöjd på 7,3 meter. De fyra lamphuvudena stöder elektrisk vertikal vändning från 0° till 135° och 360° horisontell vinkeljustering, vilket uppnår täckning på hela platsen med en belysningsradie på inte mindre än 120 meter.

4. Drivs av ett generatorset, kan enheten arbeta kontinuerligt i 25 timmar på en full bränsletank. Den kan också anslutas till en 220V AC strömkälla för långtidsbelysning där kommunal el finns tillgänglig.

5. Utrustad med en integrerad visuell manöverpanel och manuella manöverbrytare, har enheten enkel, säker och pålitlig drift.

6. Med en kompakt övergripande struktur och stabil prestanda, är tornet utrustat med fyra omvända elektriska stötstångsstödben, vilket gör att huvudenheten kan lyftas i ett stycke med mer än 1000 mm. Den ger ett stabilt och balanserat stöd på ojämna byggarbetsplatser, fungerar normalt under tuffa miljöer och väderförhållanden och når nivå 8 vindmotstånd.

7. Den optimerade strukturella designen säkerställer enkel förflyttning och transport. Den stöder elektrisk självlastning och lossning på lastbilar för pickuper, vilket återspeglar ett humaniserat designkoncept.

8. Totalt ljusflöde för lamphuvuden: ≥380 000 lm; Ljudnivå: under normal drift är driftsljudet uppmätt vid 7 meter runt motorn högst 62 dB.

9. En uppsättning 2×28W skyddsräckslampor är installerade runt huvudenheten, med utmärkt vattentät och dammtät prestanda.

Tillämpningsomfång

Detta mobila belysningstorn för automatisk laddning och lossning är lämplig för ett brett spektrum av scenarier och möter efterfrågan på belysning med stor yta och hög ljusstyrka inom flera områden. Det är tillämpligt på olika storskaliga konstruktionsoperationer, gruvdrift, fältutforskning och fabriksexpansionsprojekt, vilket ger tillräcklig belysning för brett arbete på natten eller i svagt ljus för att säkerställa byggeffektivitet och driftsäkerhet.

Samtidigt fungerar den som en viktig belysningsanordning för nödräddningsuppdrag. Det används i stor utsträckning vid underhåll och nödreparation av kraft-, kommunikations- och väganläggningar, hantering på plats av plötsliga olyckor, förebyggande av översvämningar och översvämningsbekämpning, samt katastrofräddning och hjälp. Den levererar stabil nödbelysning för stora områden för att stödja räddningsteam i att utföra räddningsarbete och hantera risker effektivt.
